鄭州日佳感應(yīng)淬火件的質(zhì)量檢驗(yàn)包括外觀、 硬度、淬硬區(qū)域、 淬硬層深度”金相組織、變形與裂紋這七個(gè)項(xiàng)目。

(1)外觀

感應(yīng)淬火件表面不得有燒熔、裂紋等缺陷。正常淬火表面是米白色夾有黑色(氧化皮)。灰白一般表示淬火溫度過(guò)高， 表面全部為黑色或藍(lán)色，一般表示淬火溫度不夠。局部燒熔及明顯裂紋、崩落、掉角在外觀檢查時(shí)即能發(fā)現(xiàn)。小批量及批量生產(chǎn)的零件，外觀檢查率為100%。

(2)硬度

可用洛氏硬度計(jì)進(jìn)行抽查，抽檢率根據(jù)零件的重要程度及工藝穩(wěn)定性而定，一般為3% ~ 10%，再輔以銼刀檢查或100%鋒刀檢查。銼刀檢查時(shí)，檢查員*好備有不同硬度的標(biāo)準(zhǔn)塊(常為套狀)進(jìn)行對(duì)比，以提高銼刀檢查的準(zhǔn)確度。自動(dòng)化生產(chǎn)中，較先進(jìn)的硬度檢查法已有采用渦流測(cè)試儀等檢查。

(3) 淬硬區(qū)域

 小批量生產(chǎn)常采用直尺或卡尺測(cè)量，也可用強(qiáng)酸浸蝕淬火表面，使顯現(xiàn)出白色淬硬區(qū)，進(jìn)行檢驗(yàn)。浸蝕法常用于調(diào)整及試驗(yàn)。大量生產(chǎn)中，如果感應(yīng)器或控制淬硬區(qū)的機(jī)構(gòu)可靠，一般只需抽檢，抽檢率為1% -3%。

(4) 淬硬層深度

 淬硬層深度目前大都還采用切割淬火件的規(guī)定檢驗(yàn)部位，測(cè)量該部位的淬硬層深度。過(guò)去國(guó)內(nèi)用金相法測(cè)量淬硬層深度，現(xiàn)在貫徹GB/T5617- 2005, 用測(cè)量淬硬層的斷面硬度來(lái)確定其深度。淬硬層深度檢查由于一般還需要破壞零件，因此，除特殊零件、特殊規(guī)定外，一般只作抽查。小零件大批量生產(chǎn)可為每班抽查1件或每生產(chǎn)100、500件抽查1件等，大零件可為每月抽查1件等。采用先進(jìn)的非破壞測(cè)試儀器時(shí)，抽檢率可以提高，甚至可100%檢查。

(5) 金相組織

感應(yīng)淬火件的材料主要是中碳鋼與鑄鐵，淬火件的顯微組織般是與硬度相對(duì)應(yīng)的。 對(duì)一些重要零件， 設(shè)計(jì)圖樣上提出了顯微組織的要求，主要是為了防止過(guò)熱產(chǎn)生的粗大馬氏體，同時(shí)防止欠熱產(chǎn)生的未溶鐵素體。

(6)變形

變形主要檢查軸類零件，一般采用中心架、百分表來(lái)測(cè)量零件淖火后的擺差值。擺差值根據(jù)零件的長(zhǎng)度、直徑比而變，感應(yīng)淬火零件可校直的，其撓曲量可以略大些。般允許的擺差值與淬火后的磨量有關(guān)， 磨量越小，允許的攝差值也越小。軸類般零件的直徑磨量常為0.4- 1mm.允許零件校直后的擺差值為0.15 ~0. 3mm。

(7)裂紋

較重要的零件淬火后均需經(jīng)磁粉探傷檢查， 設(shè)備較好的工廠均已用熒光粉顯示裂紋。經(jīng)磁粉探傷的零件，應(yīng)經(jīng)過(guò)退磁處理后再進(jìn)人下一道工序。

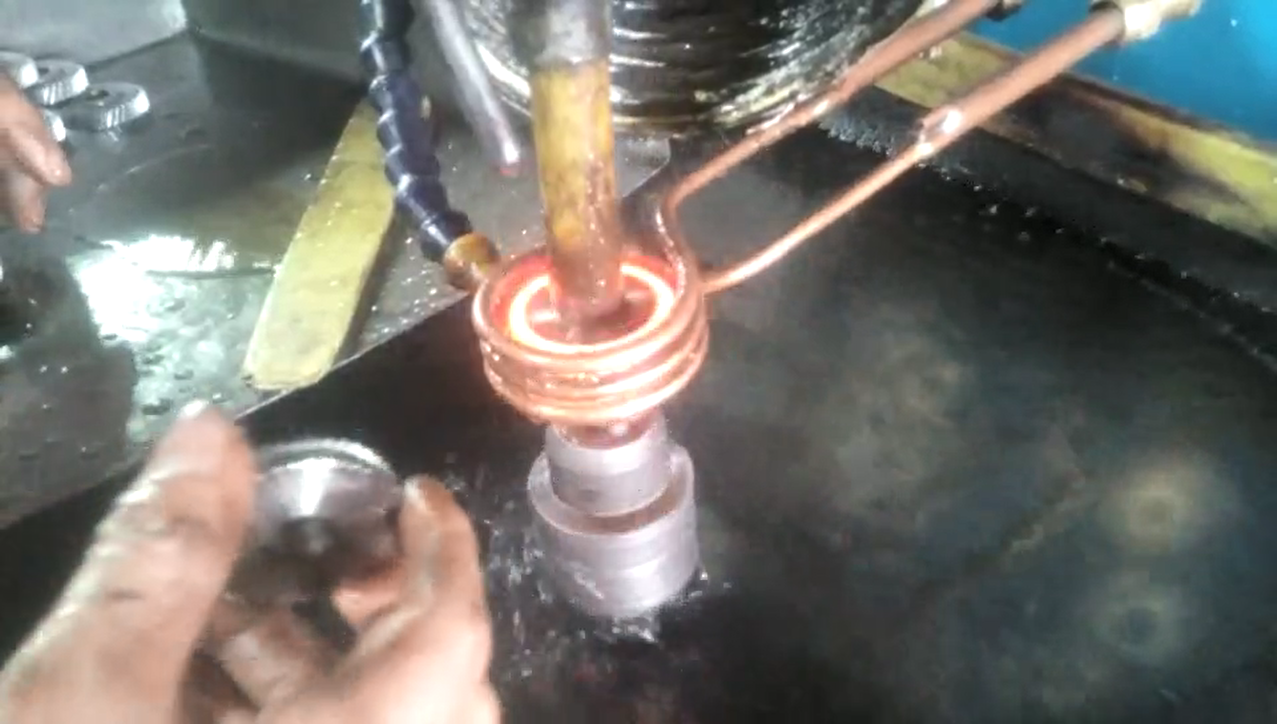

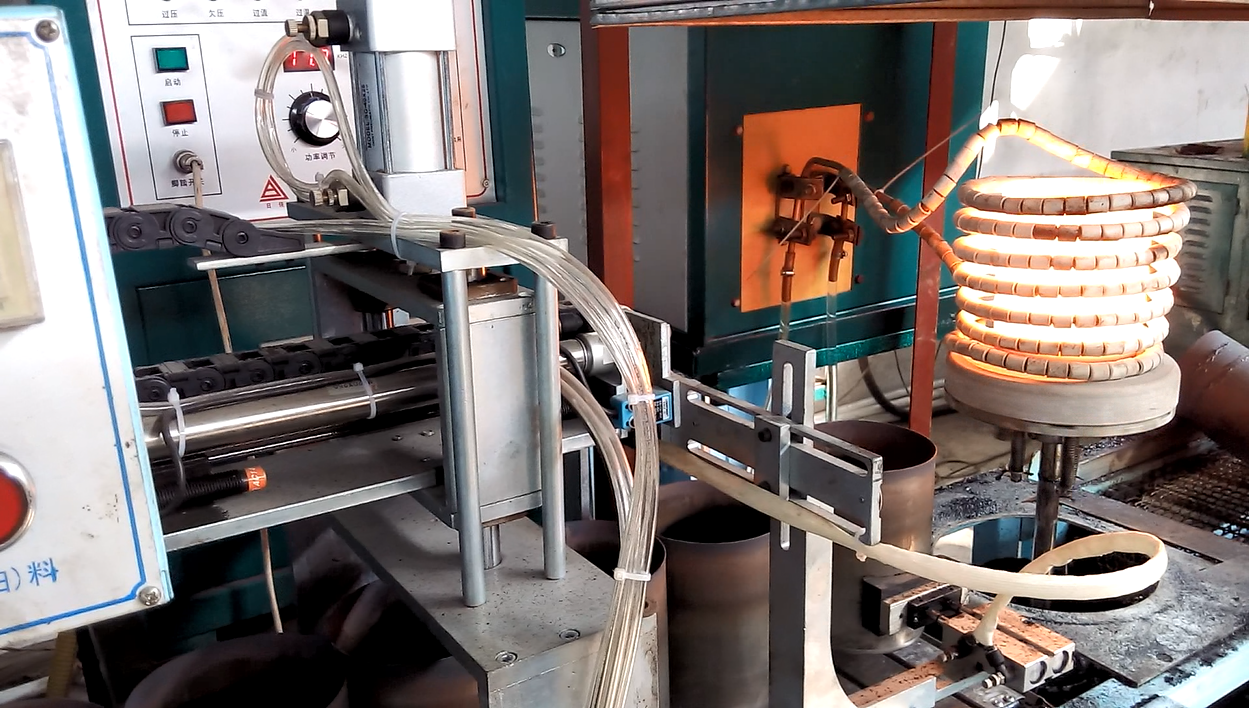

鄭州日佳感應(yīng)加熱設(shè)備，采用CPU浮點(diǎn)運(yùn)算控制系統(tǒng)和紅外測(cè)溫儀，可自動(dòng)調(diào)節(jié)加熱溫度和加熱時(shí)間，對(duì)工件的淬火溫度實(shí)現(xiàn)**把控，大大增強(qiáng)了淬火出的產(chǎn)品質(zhì)量，提高了產(chǎn)品合格率，日佳牌感應(yīng)加熱設(shè)備，淬火機(jī)，中頻爐，釬焊機(jī)，均采用的是這種全數(shù)字自動(dòng)控制，使得客戶在產(chǎn)品品控方面減少大量成本。
