在各種電子設備中，需要多路不同電壓供電，如數字電路需要5V、3.3V、2.5V等，模擬電路需要+12V、+15V 等，這就需要專門設計電源裝置來提供這些電壓，通常要求電源裝置能達到一定的穩壓精度，還要能夠提供足夠大的電流。

這個電源裝置實際上起到電能變換的作用，它將電網提供的交流電(220V)變換為各路直流輸出電壓。有兩種不同的方法可以實現這一變換，分別如圖10-20和圖10-21所示。

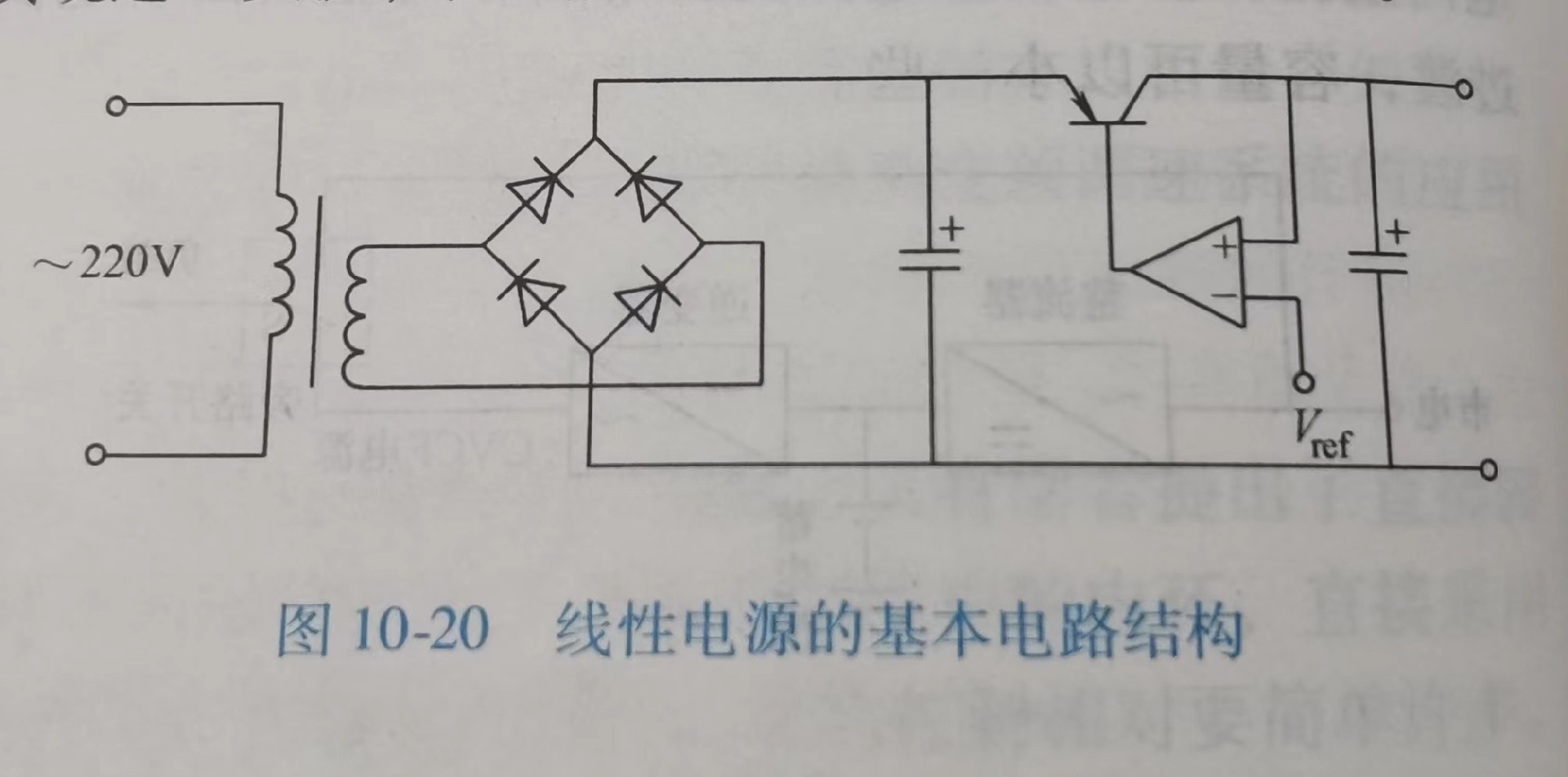

圖10-20采用先用工頻變壓器降壓，然后經過整流濾波后，由線性調壓得到穩定的輸出電壓。這種電源稱為線性220V電源。

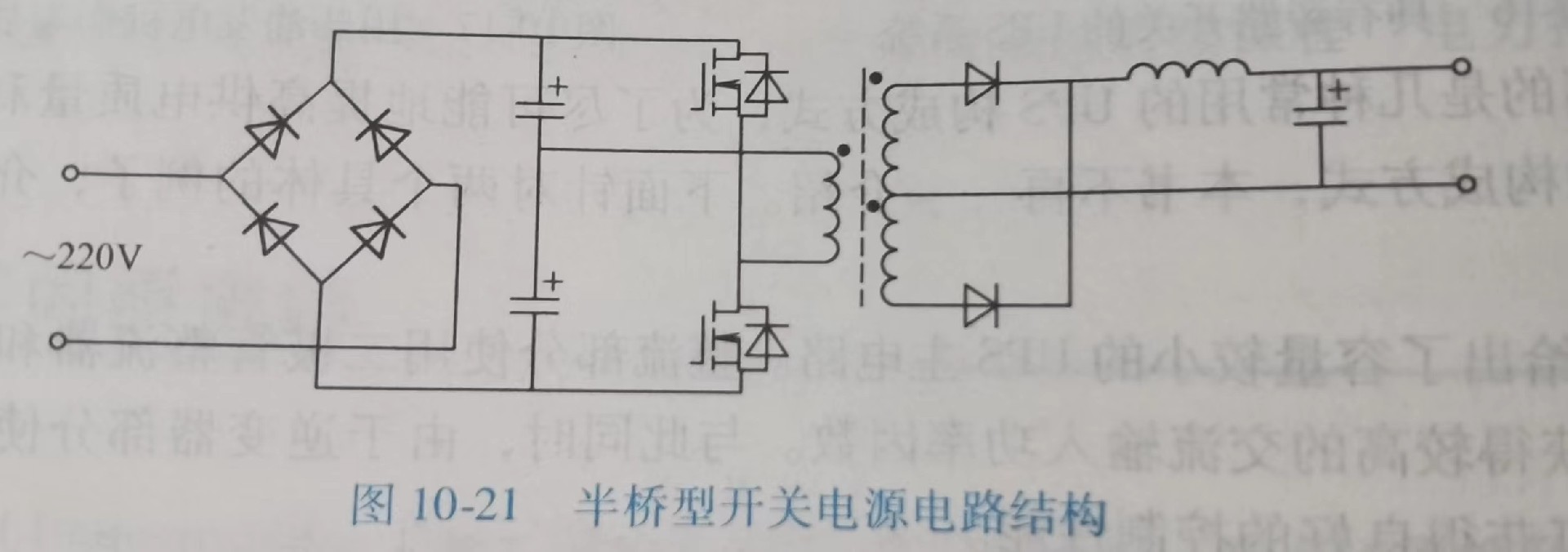

圖10-21采用先整流濾波、后經高頻逆變得到高頻交流電壓，然后由高頻變壓器降壓、再整流濾波的辦法。這種采用高頻開關方式進行電能變換的電源稱為開關電源。

開關電源在效率、體積和重量等方面都遠遠優于線性電源，因此已經基本取代了線性電源，成為電子設備供電的主要電源形式。只有在一些功率非常小，或者要求供電電壓紋波非常小的場合，還在使用線性電源。

日佳全數字感應加熱設備采用的就是開關電源來驅動主控制板、驅動板和風扇的。開關電源具有體積小、重量輕、穩定性強等特點，已經全面在日佳的釬焊機，高頻機，中頻爐等感應加熱設備上使用。
